斜板式濃縮機

產品簡介：一種在沉降區設計傾斜平行板的礦漿重力濃縮設備。

處理能力：20～3500m<sup>2</sup>

產品改進：在斜板濃縮機機殼內的中心安裝攪拌裝置，在錐斗區外壁上設置有振動器，加快絮團濃縮的同時也防止礦漿的堵塞。

優勢特點:

機殼外振動器通過高頻振動和沖擊能有效消除物料在料倉內的堵塞現象，使物料順利排出。

增設底流閥，將其關閉或調小能將物料振實，從而提高底流濃度。

濃縮機中置入若干斜板組架，更適于設備大型化和降低設備高度，提高處理能力2～3倍。

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

在線留言

在線咨詢

產品簡介

斜板濃縮機主要用于細粒煤泥和浮選尾礦的澄清、濃縮, 也可用于其它行業處理含有固體微粒的各種礦漿。

工作原理

整機包括上部箱體和下部錐體。上部箱體內有斜置的斜板組群，斜板組群由若干個相互獨立的斜板單元構成，處理物料由斜板單元下端兩側進入，斜板組群上方有一貫通全長的溢流槽，槽底開有節流孔，造成外排溢流的水力背壓，保證各斜板單元載荷均勻，防止徑向紊流。側向半逆流的給料方式，能使下沉的固體顆粒、上行的澄清液各行其道，互不干擾，沿斜板下滑的濃泥進入下部錐體后，壓縮脫水，并靠重力外排，亦可借助于機械振動使?jié)饽囗樌馀拧?

產品FAQ

1、當前選礦廠常用的濃縮機主要有哪幾種？

（1）普通濃縮機：普通濃縮機是選礦廠應用較多的濃縮設備，按其傳動方式分為中心傳動式和周邊傳動式；按其工作面數量又可分為單層、雙層和多層濃縮機。這類濃縮機由于其直徑較大，故占地面積大，且單位面積生產能力也較低。

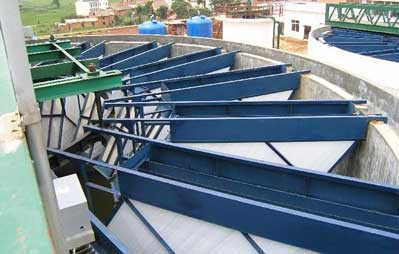

（2）傾斜板濃縮機：傾斜板濃縮機是在普通濃縮機的圓筒池偏上部分，沿圓周方向裝設了許多向濃縮機中央傾斜，與水平夾角約為60°的傾斜板。這些措施加速了礦粒的分離，縮短了物料沉降時間，強化了分離沉降過程，提高了濃縮效率，減少了基建投資，生產能力可提高約3倍。

（3）高效濃縮機：高效濃縮機除在濃縮機中裝有傾斜板外，它具有專門的絮凝劑添加機構。其直徑可縮小為普通濃縮機的1/3-1/2，占地僅為普通濃縮機的1/9-1/4，而單位面積處理能力卻增加了幾十倍，是日益獲得廣泛應用的新型濃縮機。

2、傾斜板濃縮機的板間距離及傾斜角度如何設定？

傾斜板間距離處于極限距離下，可以增加同一設備的處理能力，但過小的間距容易堵塞，通常板間距離必須大于10mm，處理煤泥時常用50mm，也有采用80mm的。減少傾角，有利于分離，但傾角過小不僅排料困難，而且也不利于顆粒在板上的沉積，通常角度在45～55度范圍內選擇。

技術參數

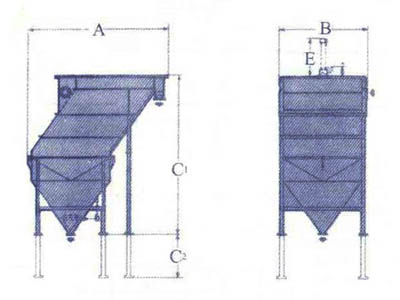

XBNZ型產品規格表

型號	外形尺寸(毫米)					容積	機重
(沉降面積/傾角)	A	B	C	C1	C2	(m³)	(Kg)
20/45°	3127	1550	3976	2270	/	3.9	2116
30/45°	3360	1880	4582	2900	/	7	2436
50/45°	4180	2220	5865	3620	1000	11.6	3632
100/45°	4922	2902	6636	2900	2900
20/55°	2860	1550	4200	2270	/	3.9	1611
30/55°	3159	1880	4823	2900		7
50/55°	3862	2218	6143	3620	1000	11.6	4128
100/55°	4588	2902	6916	4316	1000		6538
